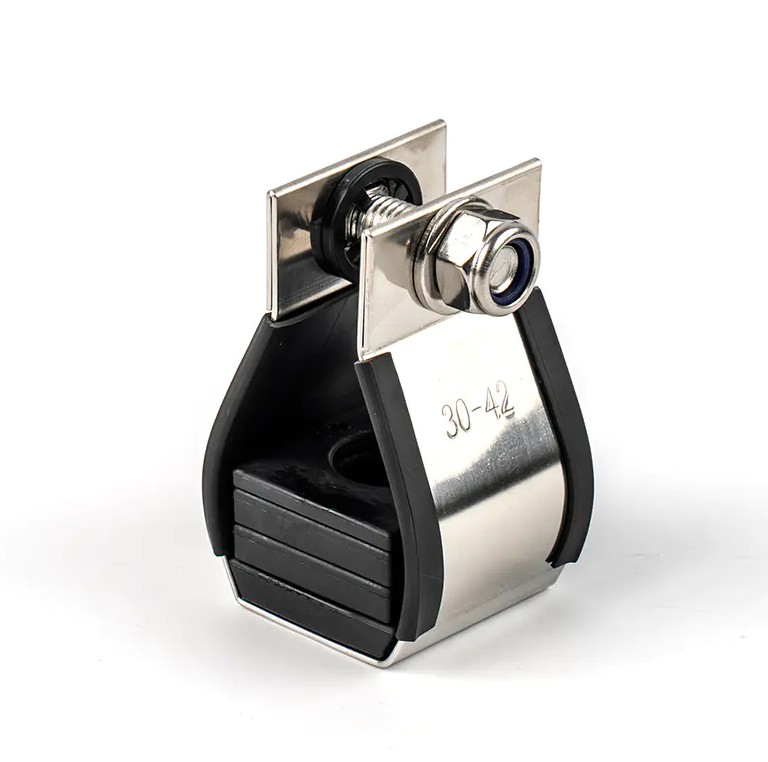

Pourquoi les serre-câbles constituent-ils la défense essentielle dont votre système électrique a besoin ?

Colliers de câbles ne sont pas des accessoires en option : ce sont des dispositifs de sécurité essentiels conçus pour sécuriser les câbles électriques et éviter des dommages catastrophiques lors de courts-circuits. Un défaut de court-circuit génère des forces électromagnétiques proportionnelles au carré du courant de pointe, capables de fouetter des câbles sous tension à travers les racks d'équipement et de mettre le personnel en danger en quelques millisecondes. Les disjoncteurs nécessitent généralement 0,06 à 0,1 seconde trébucher, mais la force destructrice maximale se produit juste à 0,005 seconde sur un système 50 Hz. Les colliers de câbles remplissent leur fonction de retenue instantanément, avant que les dispositifs de protection ne puissent réagir, ce qui en fait la principale ligne de défense contre les forces électromécaniques.

Selon la norme CEI 61914, les serre-câbles sont définis comme « des dispositifs conçus pour assurer la fixation des câbles lorsqu'ils sont installés à intervalles sur toute la longueur des câbles ». Contrairement aux serre-câbles ou aux pinces standard, les taquets sont spécialement conçus et testés pour résister aux forces de court-circuit, avec des valeurs nominales basées sur le courant de court-circuit présumé (kA) de pointe et l'espacement d'installation.

Comment les forces de court-circuit menacent les systèmes de câbles

Lors d'un court-circuit triphasé, les conducteurs adjacents produisent des champs électromagnétiques intenses. La force répulsive entre les conducteurs est proportionnelle au carré du courant de court-circuit maximal, créant une contrainte instantanée que les produits de gestion de câbles standard ne peuvent pas contenir. Dans un centre de données, des câbles non sécurisés peuvent détruire des racks de serveurs nécessitant des mois de remplacement ; dans les environnements industriels, le même scénario risque d’entraîner des incendies, des blessures et des temps d’arrêt prolongés.

L’écart de temps critique

Comprendre la chronologie d'un événement de panne révèle pourquoi la retenue passive est irremplaçable :

• 0,005 seconde: La force électromagnétique maximale se produit sur les systèmes 50 Hz
• 0,06 à 0,1 seconde : Les disjoncteurs se déclenchent et éliminent le défaut
• Résultat : Sans serre-câbles, les câbles subissent un mouvement effréné pendant toute la durée du défaut

Cet intervalle de temps signifie qu'aucun dispositif de protection actif ne peut empêcher la destruction mécanique initiale ; seuls les serre-câbles correctement spécifiés le peuvent.

Quels types de serre-câbles conviennent à différentes applications

La sélection du type de taquet approprié dépend de la configuration du câble, de la classe de tension et des conditions environnementales. L'utilisation d'un type de taquet incompatible peut entraîner une retenue inadéquate en cas de panne.

Directives de sélection des matériaux

Le choix des matériaux impacte directement les performances, la durée de vie et les marges de sécurité :

• Acier inoxydable 316 : Résistance exceptionnelle à la corrosion pour les environnements marins, offshore et chimiques ; résiste aux forces électromécaniques extrêmes
• Aluminium : Léger avec de fortes propriétés mécaniques ; adapté aux applications BT à HT intérieures et extérieures
• Polymère/Nylon : Économique pour une utilisation intérieure basse tension ; Options UV et ignifuges disponibles pour des environnements spécifiques

Comment la norme CEI 61914 garantit une protection fiable

La norme CEI 61914:2021 est la norme mondialement acceptée pour serre-câble conception et tests, remplaçant l’ambiguïté trouvée dans les codes électriques régionaux. Bien que l'article 392.20(C) du NEC et l'article 12-2202 de la CSA exigent que les câbles soient sécurisés contre les forces magnétiques des courants de défaut, ni l'un ni l'autre ne précisent comment tester ou vérifier que les dispositifs de retenue survivront à un événement de court-circuit. La CEI 61914 comble cette lacune critique.

Catégories de tests obligatoires selon la norme CEI 61914

La norme exige des tests complets sur plusieurs dimensions de performances :

1. Cote de température : Fonctionnement vérifié à partir de -60°C à 120°C (ou plage déclarée)
2. Test de charge latérale : Charge soutenue maintenue pendant 60 minutes à la température maximale déclarée
3. Test de charge axiale : Résistance au glissement des câbles le long du parcours
4. Résistance aux chocs : Testé à la température de fonctionnement déclarée la plus basse
5. Résistance à la corrosion et aux UV : Validation brouillard salin et vieillissement accéléré
6. Résistance aux forces électromécaniques : Essais de tenue aux courts-circuits aux valeurs nominales kA déclarées
7. Propagation de la flamme : Résistance à la propagation de la flamme dans des conditions de défaut

Une distinction essentielle : la norme CEI 61914 exige une durée de test de court-circuit de seulement 0,1 seconde (cinq cycles complets), ce qui est suffisant pour révéler la faiblesse des crampons car la force destructrice maximale se produit dans les premières millisecondes. Cela diffère des tests de résistance thermique des câbles, qui peuvent spécifier 63 kA pendant 1 seconde ou 40 kA pendant 3 secondes : ces valeurs nominales concernent l'échauffement des conducteurs et non la contrainte mécanique.

Quels facteurs déterminent la spécification correcte des taquets

Une spécification appropriée nécessite de faire correspondre les performances déclarées du taquet aux conditions de défaut réelles de l'installation. Une sous-spécification crée des risques catastrophiques pour la sécurité, tandis qu’une sur-spécification gaspille le budget sans aucun avantage supplémentaire.

Paramètres de spécification clés

Les ingénieurs doivent calculer et vérifier les éléments suivants :

• Diamètre extérieur du câble (OD) : Les taquets doivent s'adapter au diamètre réel de la gaine, pas seulement à la taille du conducteur. Un ajustement incorrect réduit l'efficacité du dispositif de retenue en cas de panne.
• Courant de court-circuit potentiel de pointe : La valeur kA du taquet doit dépasser le niveau de défaut calculé du système. Notez que les niveaux de défauts les plus élevés se produisent souvent dans les installations basse tension, et pas seulement dans les systèmes haute tension.
• Espacement des cales : Les valeurs nominales du fabricant sont déclarées à des intervalles spécifiques (généralement 600 mm). Un espacement plus large augmente la force par taquet de façon exponentielle. La force entre les conducteurs est calculée à l'aide de la formule CEI 61914, qui prend en compte le courant de pointe et le diamètre du câble.
• Classe de tension et configuration : Les systèmes BT, MT et HT présentent des profils de forces différents. Les formations monocœur, trèfle et quad nécessitent chacune des crampons spécialement conçus.
• Exposition environnementale : La présence de produits chimiques, les températures extrêmes, l’exposition aux UV et les risques d’incendie dictent le choix des matériaux et la classe de résistance à la corrosion.

Un exemple de mise en garde

Considérons deux fabricants revendiquant une tenue maximale de 140 kA :

• Fabricant A testé avec un câble de 35 mm à Espacement de 600 mm
• Fabricant B testé avec un câble de 45 mm à Espacement de 300 mm

Pour un système avec un niveau de défaut de 60 kA utilisant un câble de 30 mm espacé de 1 200 mm, le produit du fabricant B échouerait malgré une valeur nominale identique. Cela démontre pourquoi les équipes d'approvisionnement doivent examiner des rapports de tests complets (et pas seulement les principaux chiffres) et pourquoi les ingénieurs doivent protéger les spécifications tout au long du cycle de vie du projet.

Comment une installation appropriée maximise les marges de sécurité

Même des taquets correctement spécifiés peuvent échouer s’ils sont mal installés. La qualité de l'installation détermine directement si le système fonctionne comme testé.

Meilleures pratiques d'installation

1. Suivre l'espacement du fabricant : Installer à des intervalles spécifiés pour le courant de défaut déclaré. Un espacement plus serré est requis pour les scénarios de courts-circuits élevés.
2. Aligner par diamètre de câble : Assurez-vous que la taille des taquets correspond au diamètre extérieur réel du câble, en tenant compte des tolérances d'isolation ou de gaine.
3. Utilisez les fixations appropriées : Montez avec le matériel approuvé pour le type de confinement (échelle, plateau, montant ou poutre).
4. Appliquer le couple approprié : Un serrage excessif déforme les gaines des câbles ; un sous-serrage permet un glissement. Utilisez une clé dynamométrique pour obtenir le couple de maintien spécifié par le fabricant.
5. Tenir compte de la dilatation thermique : Dans les systèmes flexibles où les câbles sont « en serpent », permettent un mouvement d'expansion entre des points fixes. Dans les systèmes rigides, assurez-vous que le taquet et la structure résistent aux forces thermomécaniques longitudinales.

Considérations sur la conception du système

Les systèmes de câbles se répartissent en deux catégories, chacune avec des exigences distinctes en matière de crampons :

• Systèmes flexibles : Les câbles sont enroulés verticalement ou horizontalement, permettant une dilatation et une contraction thermiques libres entre les points de fixation. Les taquets doivent s'adapter aux mouvements tout en maintenant la retenue lors des fautes.
• Systèmes rigides : Les câbles sont fixés longitudinalement, ce qui nécessite que le taquet, la structure de support et la rigidité du câble résistent collectivement aux forces thermomécaniques sans dommage.

Là où les serre-câbles offrent une protection essentielle

Les serre-câbles sont essentiels partout où des câbles haute puissance passent à proximité du personnel ou des équipements critiques. Le niveau de tension n'a pas d'importance : certains des niveaux de défaut les plus élevés se produisent dans les installations basse tension en raison de l'impédance du système plus faible.

En plus de la conformité en matière de sécurité aux normes NEC 392.20(C) et CEI 61914, une installation appropriée des taquets permet de répondre aux exigences sismiques et aux conditions de la police d'assurance, réduisant ainsi la responsabilité et évitant des retouches coûteuses.

Conclusion : une approche proactive de la sécurité des systèmes de câbles

Colliers de câbles représentent une petite fraction du coût total du projet mais offrent une protection irremplaçable contre les forces électromécaniques de court-circuit. Le processus de sélection doit intégrer le diamètre du câble, les calculs de courants de défaut, les exigences d'espacement, la compatibilité des matériaux et l'exposition environnementale dans une spécification cohérente. Les équipes d'approvisionnement doivent traiter les taquets comme des composants de sécurité techniques (et non comme des articles de base) et vérifier que les produits sont accompagnés de rapports de tests indépendants conformes à la norme CEI 61914 : 2021, y compris la documentation des tests de court-circuit avant et après. En spécifiant et en installant correctement les serre-câbles dès le premier jour, les entrepreneurs en électricité et les propriétaires d'installations garantissent la conformité réglementaire, protègent les infrastructures critiques et créent des environnements de travail plus sûrs pour le personnel.
